Reflektor-Antennen

Top Deck Antennas – Side Deployable Antennas – Scientific Mission Antennas – Dual Gridded Antennas – Large Deployable Antennas – Ka-SAR Radar Antenna System – GNSS Antennas – Ground Portable Antennas

Antennen sind eine der wichtigsten Subsystem-Domänen von HPS, die das Unternehmen vollständig mit dem Portfolio von Side‐Deployable-Antennas, Top Deck- und Feeder Link- Antennas über Dual Gridded-, GNSS- und Large Deployable Antennas bis hin zu Radar- und selbst Bodenantennen abdeckt.
In besonderem Fokus liegt bei Kommunikationsantennen die HPS-Spezialisierung auf Ka- und Q/V-Band. Spezielle Merkmale der Antennen-Subsysteme von HPS sind ihr geringes Gewicht, hohe Reflektivität, thermo-elastische Stabilität und hervorragend hohe Eigenfrequenz.
HPS liefert diese Antennen-Subsysteme komplett und zügig aus einer Hand – Vorteile, die in Kombination mit den erwiesenen qualitativen Merkmalen zur Beauftragung und „Flight Heritage“ des Unternehmens für die Mission „Heinrich Hertz“ des Deutschen Zentrums für Luft- und Raumfahrt (DLR), sowie für die ESA Mission EUCLID geführt haben.

Kontakt:
Bei Fragen wenden Sie sich bitte an unseren leitenden Ingenieur.
Oder direkt an: antennas@hps-gmbh.com

Referenzprojekte:
→ Success Trajectory

Top Deck Antennas

Downlink Beispiel:

• Tx: 18.8 – 20.2 GHz
• Rx: 28.5 – 30.0 GHz;
• Tested up to 49.8 GHz
• Up to 19 beams for multibeam user link scenario
• Main reflector diameter: 70 cm
• Subreflector: 25 cm
• Mass: 7 kg (inkl. Feed Cluster)
• 1^st Eigenfrequency: >110 Hz

Feeder Link Beispiel:

• Tx: 37.5 – 40.5 GHz
• Rx: 47.2 – 50.2 GHz
• European coverage
• 8 gateways for nominal ops
• 2 for diversity sites
• Main reflector diameter: 120 cm
• Subreflector: 80 cm
• Mass: 23 kg (incl. feed and thermal H/W)
• 1^st Eigenfrequency: >60 Hz

Side Deployable Antennas

1.0 m Class:

• Tx: 18.8 – 20.2 GHz
• Rx: 28.5 – 30.0 GHz
• 2 service areas
• Single offset configuration
• Pointing error: < 0.006°
• TED < 0.017 mm RMS
• Mass: 3.7 kg (reflector only)
• 1^st Eigenfrequency: >140 Hz

1.6m Class (scalable up to 2.5m):

• Tx: 18.8 – 20.2 GHz
• Rx: 28.5 – 30.0 GHz
• 2 service areas
• Single offset configuration
• Pointing error: < 0.02°
• TED < 0.03 mm RMS
• Mass: 9.8 kg (reflector only)
• 1^st Eigenfrequency: >130 Hz

Scientific Mission Antennas

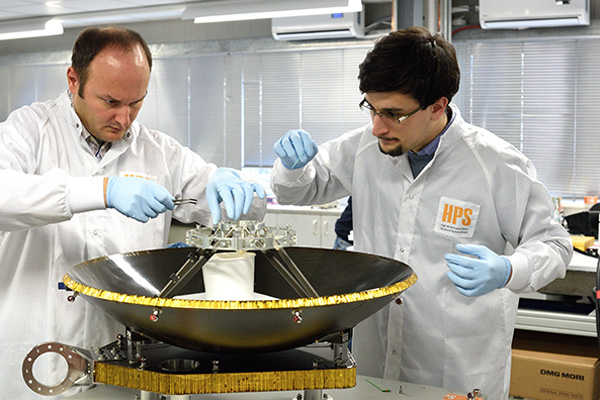

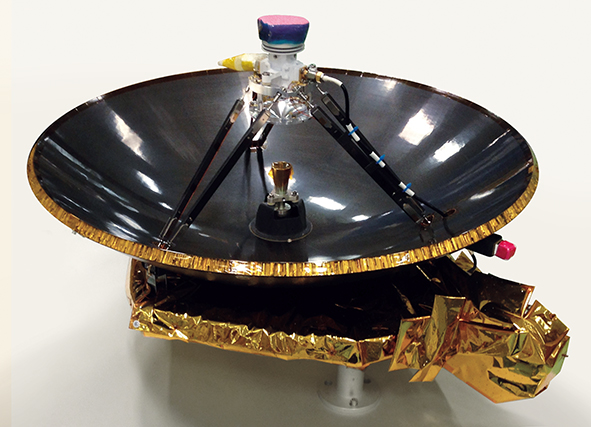

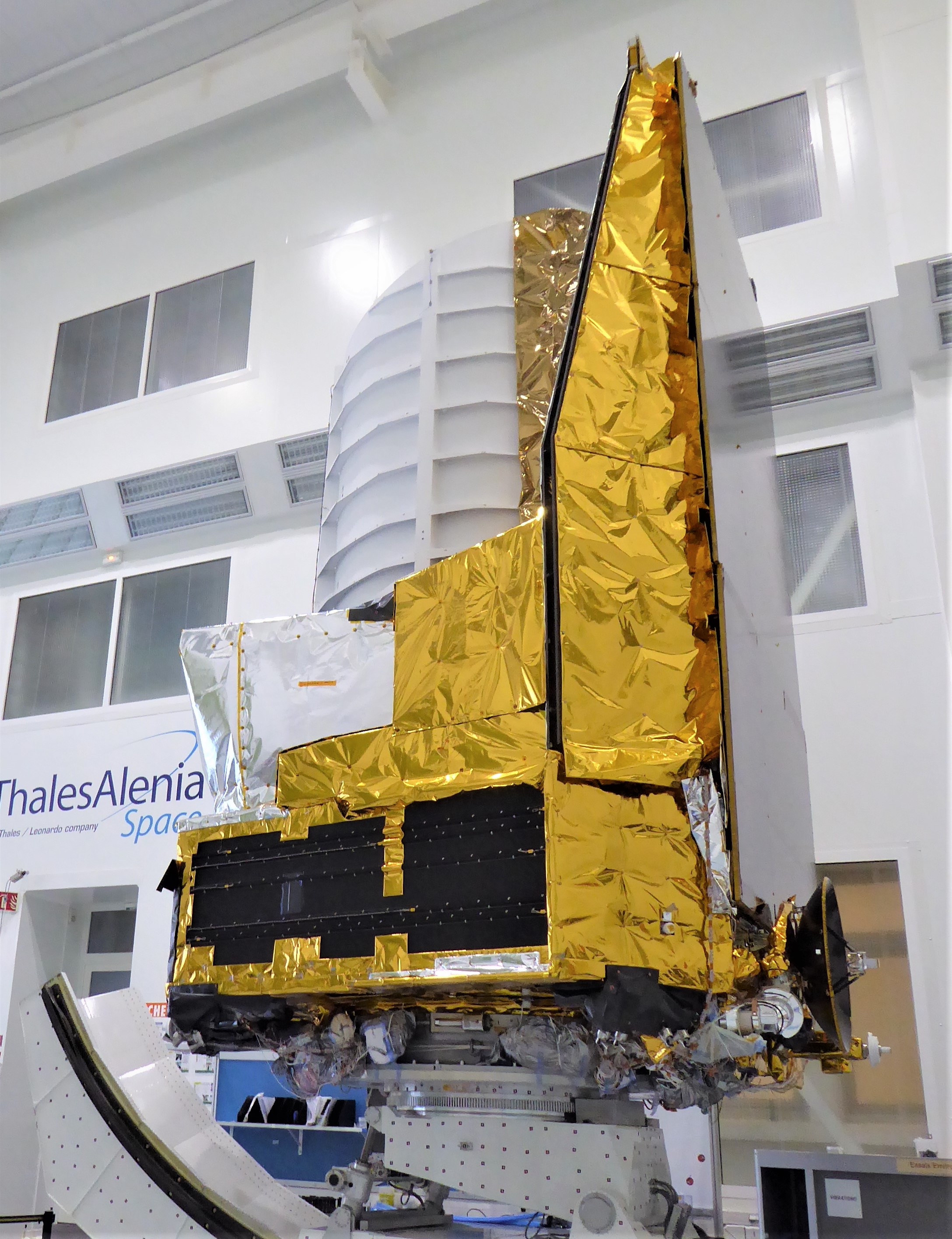

EUCLID Mission

• High Gain Antenna for scientific mission
• Lagrange Point L2
• Tx: 25.5 – 27.0 GHz
• Diameter 70 cm
• In-orbit absolute point. error <0.005°
• Directivity loss due to TED <0.15 dB
• Main reflector accuracy <50 μm RMS
• Sub reflector accuracy <30 μm RMS
• First eigenfrequency: > 120 Hz
• 3 models (STM, EQM, PFM)

Dual Gridded Antennas

Features:

• Ku-/Ka-Band
• Linear polarisation
• CFRP-rod based patented concept
• Diameter: 1,2 m
• Mass: 4,3 kg
• 1^st Eigenfrequency: >100 Hz
• Shaped and unshaped configurations

Large Deployable Antennas

Watch the Video: A European Declaration of Non-Dependence in Space

Features:

• C-Band, L-Band, S-Band
• Scalable up to Ka-Band
• LEO application for Earth Observation
• GEO application for Telecommunication
• Diameters between 5 m and 20 m
• Mass of reflector assembly:
  25 kg (5 m) and 60 kg (12 m)
• Close co-operation with subcontractor
  LSS UG, Munich
• Reflecting surface: gold plated metal mesh

Ka-SAR Radar Antenna System

Features:

• LEO-Orbit
• Interferometric SAR system
• 2x Rx-antennas on deployable booms
• 2x Tx-antennas
• 35–75 GHz
• 3 hybrid multi-matrix power amplifier network
• Dual linear polarization

GNSS Antennas

Features:

• Autonomous orbit determination of GEO satellites
• Use of GNSS multi-constellation (GPS/GALILEO)
• Dimensions: max. diameter: 25 cm; height: 50 cm
• Mass (incl. thermal H/W): 1.5 kg
• Electrical Interface: SMA connector
• Mechanical Interface: 4x M5 screws

Ground Portable Antennas (KEAN)

Features:

• Man pack antenna
• Mass: 10 kg (without electronics)
  20kg (with electronics & backpack)
• Packing Volume: 250 liter
• Activation incl. pointing: 15 min.
• Dismounting & packing: 5 min.
• Direct satellite link
• High data rates
• Frequency: up to Ku-Band.

Applications:

• Civil and Military applications
• Rescue missions
• Communication during Breakdown
• Expeditions
• Journalism
• Rescue Missions
• Research.
